¿Cómo seleccionar un actuador para una válvula de bola con bridas?

Cuando se trata de sistemas de control de fluidos industriales, las válvulas de bola con bridas son una opción popular debido a su confiabilidad, durabilidad y capacidades eficientes de control de flujo. Como proveedor de válvulas de bola con bridas, entiendo la importancia de seleccionar el actuador adecuado para estas válvulas para garantizar un rendimiento y una funcionalidad óptimos. En esta publicación de blog, lo guiaré a través del proceso de selección de un actuador para una válvula de bola con bridas, cubriendo consideraciones clave, tipos de actuadores y factores a tener en cuenta.

Comprensión del papel de los actuadores en válvulas de bola con bridas

Antes de profundizar en el proceso de selección, es fundamental comprender el papel de los actuadores en las válvulas de bola embridadas. Un actuador es un dispositivo que convierte energía en movimiento mecánico para abrir o cerrar una válvula. En el caso de las válvulas de bola con bridas, los actuadores se utilizan para girar la bola dentro de la válvula, permitiendo o bloqueando el flujo de fluido. Al automatizar el funcionamiento de la válvula, los actuadores mejoran la eficiencia, la precisión y la seguridad en los procesos industriales.

Consideraciones clave para la selección del actuador

1. Tamaño de la válvula y requisitos de torque

El primer paso al seleccionar un actuador para una válvula de bola con bridas es determinar el tamaño de la válvula y los requisitos de torque. El tamaño de la válvula se refiere al diámetro nominal de la válvula, que normalmente se mide en pulgadas o milímetros. El par requerido, por otro lado, es la cantidad de fuerza necesaria para girar la bola dentro de la válvula. Está influenciado por factores como el tamaño de la válvula, la presión nominal y la viscosidad del fluido.

Para garantizar un funcionamiento adecuado, el actuador debe ser capaz de proporcionar suficiente par para superar la resistencia de la válvula. La mayoría de los fabricantes de actuadores proporcionan tablas o calculadoras de torque que pueden ayudarlo a determinar el tamaño de actuador apropiado según las especificaciones de su válvula.

2. Condiciones de funcionamiento

Las condiciones de funcionamiento del proceso industrial juegan un papel crucial en la selección del actuador. Factores como la temperatura, la presión y el medio ambiente pueden afectar el rendimiento y la vida útil del actuador. Por ejemplo, en aplicaciones de alta temperatura, es posible que necesite un actuador que pueda soportar calor extremo sin comprometer su funcionalidad. De manera similar, en ambientes corrosivos, es posible que necesite un actuador con un revestimiento resistente a la corrosión o fabricado con materiales como el acero inoxidable.

También es importante considerar la frecuencia de operación y el ciclo de trabajo de la válvula. Si es necesario abrir y cerrar la válvula con frecuencia, es posible que necesite un actuador con un ciclo de vida elevado y un tiempo de respuesta rápido.

3. Requisitos de control

Los requisitos de control del proceso industrial determinan el tipo de actuador y sistema de control que necesita. Hay dos tipos principales de control: control de encendido/apagado y control de modulación.

• Control de encendido/apagado:En aplicaciones de control de encendido/apagado, la válvula está completamente abierta o completamente cerrada. Este tipo de control se usa comúnmente en aplicaciones donde se requiere un cierre de flujo simple, como en sistemas de suministro de agua o sistemas HVAC. Para el control de encendido/apagado, puede elegir entre varios tipos de actuadores, incluidos actuadores eléctricos, actuadores neumáticos y actuadores hidráulicos.
• Control de modulación:En aplicaciones de control modulante, la válvula se puede colocar en cualquier punto entre completamente abierta y completamente cerrada para regular el caudal o la presión del fluido. Este tipo de control se utiliza comúnmente en aplicaciones donde se requiere un control de flujo preciso, como en plantas de procesamiento de productos químicos o instalaciones de generación de energía. Para el control modulante, normalmente necesita un actuador con un posicionador que pueda controlar con precisión la posición de la válvula en función de la señal de entrada.

4. Fuente de energía

Los actuadores pueden funcionar con diferentes fuentes, incluida electricidad, aire comprimido y fluido hidráulico. La elección de la fuente de energía depende de varios factores, como la disponibilidad de energía, el entorno operativo y los requisitos de control.

• Actuadores eléctricos:Los actuadores eléctricos funcionan con electricidad y se utilizan comúnmente en aplicaciones donde se requiere un control confiable y preciso. Son fáciles de instalar y operar y se pueden integrar con varios sistemas de control. Los actuadores eléctricos están disponibles en diferentes tipos, incluidos actuadores multivueltas, actuadores de cuarto de vuelta y actuadores lineales.
• Actuadores Neumáticos:Los actuadores neumáticos funcionan con aire comprimido y se utilizan comúnmente en aplicaciones donde se requiere una operación rápida y confiable. Son relativamente simples y económicos y pueden proporcionar una salida de par elevada. Los actuadores neumáticos están disponibles en diferentes tipos, incluidos actuadores de piñón y cremallera, actuadores de yugo escocés y actuadores de paletas.
• Actuadores hidráulicos:Los actuadores hidráulicos funcionan con fluido hidráulico y se usan comúnmente en aplicaciones donde se requiere una salida de torque alta. Pueden proporcionar un funcionamiento suave y preciso y son adecuados para aplicaciones de servicio pesado. Los actuadores hidráulicos están disponibles en diferentes tipos, incluidos actuadores lineales y actuadores giratorios.

Tipos de actuadores para válvulas de bola con bridas

1. Actuadores eléctricos

Los actuadores eléctricos son una opción popular para las válvulas de bola con bridas debido a su confiabilidad, precisión y facilidad de instalación. Están disponibles en diferentes tipos, incluidos actuadores multivueltas, actuadores de cuarto de vuelta y actuadores lineales.

• Actuadores multivueltas:Los actuadores multivueltas se utilizan para válvulas que requieren múltiples vueltas para abrirse o cerrarse, como válvulas de compuerta o válvulas de globo. Normalmente se utilizan en aplicaciones donde se requiere una operación lenta y precisa.
• Actuadores de cuarto de vuelta:Los actuadores de cuarto de vuelta se utilizan para válvulas que requieren una rotación de 90 grados para abrirse o cerrarse, como válvulas de bola o válvulas de mariposa. Se utilizan comúnmente en aplicaciones donde se requiere una operación rápida y confiable.
• Actuadores lineales:Los actuadores lineales se utilizan para válvulas que requieren un movimiento lineal para abrirse o cerrarse, como válvulas de diafragma o válvulas de manguito. Normalmente se utilizan en aplicaciones donde se requiere un movimiento lineal preciso.

2. Actuadores neumáticos

Los actuadores neumáticos son otra opción popular para las válvulas de bola con bridas debido a su simplicidad, confiabilidad y rentabilidad. Están disponibles en diferentes tipos, incluidos actuadores de piñón y cremallera, actuadores de yugo escocés y actuadores de paletas.

• Actuadores de piñón y cremallera:Los actuadores de piñón y cremallera son el tipo más común de actuadores neumáticos. Consisten en un pistón, una cremallera y un piñón. Cuando se aplica aire comprimido al pistón, se mueve la cremallera, que a su vez hace girar el piñón y el vástago de la válvula.
• Actuadores de yugo escocés:Los actuadores de yugo escocés se utilizan para aplicaciones donde se requiere una salida de par alta. Consisten en un pistón, un yugo y un brazo de manivela. Cuando se aplica aire comprimido al pistón, se mueve el yugo, que a su vez hace girar el brazo del cigüeñal y el vástago de la válvula.
• Actuadores de paletas:Los actuadores de paletas se utilizan para aplicaciones donde se requiere un actuador compacto y liviano. Consisten en un rotor con paletas y una carcasa. Cuando se aplica aire comprimido a las paletas, hace girar el rotor y el vástago de la válvula.

3. Actuadores hidráulicos

Los actuadores hidráulicos se utilizan normalmente en aplicaciones donde se requiere una salida de par alta, como en válvulas industriales grandes o en aplicaciones donde se requiere un funcionamiento suave y preciso. Están disponibles en diferentes tipos, incluidos actuadores lineales y actuadores giratorios.

• Actuadores lineales:Los actuadores hidráulicos lineales se utilizan para válvulas que requieren un movimiento lineal para abrirse o cerrarse, como válvulas de diafragma o válvulas de manguito. Consisten en un pistón, un cilindro y una varilla. Cuando se aplica fluido hidráulico al pistón, éste mueve la varilla, que a su vez abre o cierra la válvula.
• Actuadores rotativos:Los actuadores hidráulicos rotativos se utilizan para válvulas que requieren un movimiento giratorio para abrirse o cerrarse, como válvulas de bola o válvulas de mariposa. Consisten en un pistón, un cilindro y un eje. Cuando se aplica fluido hidráulico al pistón, este hace girar el eje, que a su vez abre o cierra la válvula.

Factores adicionales a considerar

1. Montaje y Conexión

El actuador debe montarse y conectarse correctamente a la válvula para garantizar un funcionamiento adecuado. La mayoría de los actuadores están diseñados para montarse directamente en la válvula utilizando una interfaz de montaje estándar, como ISO 5211. Es importante asegurarse de que el actuador y la válvula tengan dimensiones de montaje compatibles para evitar problemas de instalación.

Además, el actuador debe conectarse al vástago de la válvula mediante un acoplamiento o adaptador adecuado. El acoplamiento o adaptador debe poder transmitir el par desde el actuador al vástago de la válvula sin deslizarse ni causar ningún daño.

2. Accesorios y Opciones

Los actuadores pueden equiparse con varios accesorios y opciones para mejorar su funcionalidad y rendimiento. Algunos accesorios comunes incluyen interruptores de límite, indicadores de posición, válvulas solenoides y posicionadores.

• Interruptores de límite:Los interruptores de límite se utilizan para indicar las posiciones completamente abierta y completamente cerrada de la válvula. Se pueden utilizar para proporcionar retroalimentación al sistema de control o para activar otros dispositivos, como alarmas o enclavamientos.
• Indicadores de posición:Los indicadores de posición se utilizan para indicar visualmente la posición de la válvula. Se pueden utilizar para proporcionar una forma rápida y sencilla de comprobar el estado de la válvula sin tener que acceder a la válvula misma.
• Válvulas Solenoide:Las válvulas solenoides se utilizan para controlar el flujo de aire comprimido o fluido hidráulico al actuador. Se pueden utilizar para automatizar el funcionamiento de la válvula o para proporcionar capacidades de control remoto.
• Posicionadores:Los posicionadores se utilizan para controlar con precisión la posición de la válvula en función de la señal de entrada. Se pueden utilizar en aplicaciones de control de modulación para proporcionar un control de flujo preciso.

3. Mantenimiento y capacidad de servicio

Finalmente, es importante considerar el mantenimiento y la capacidad de servicio del actuador. Los actuadores deben ser fáciles de mantener y reparar para minimizar el tiempo de inactividad y garantizar la confiabilidad a largo plazo. Algunos factores a considerar incluyen la disponibilidad de repuestos, la facilidad de acceso a los componentes internos y la disponibilidad de soporte técnico del fabricante.

Conclusión

Seleccionar el actuador adecuado para una válvula de bola con bridas es una decisión crítica que puede afectar significativamente el rendimiento y la confiabilidad de su proceso industrial. Al considerar los factores clave analizados en esta publicación de blog, como el tamaño de la válvula y los requisitos de torque, las condiciones de operación, los requisitos de control y la fuente de energía, puede tomar una decisión informada y elegir un actuador que satisfaga sus necesidades específicas.

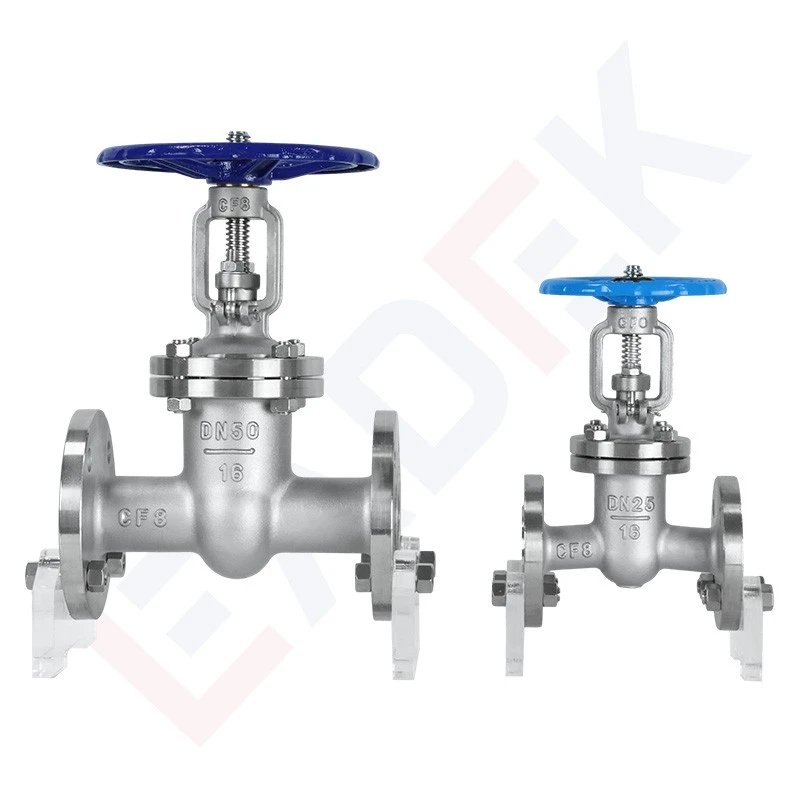

Si está buscando una válvula de bola con brida o un actuador, le invito a explorar nuestra gama de productos, que incluyeTipo de brida de válvula de globoyVálvula de bola con brida de acero inoxidable. Nuestro equipo de expertos siempre está listo para ayudarlo a seleccionar los productos adecuados para su aplicación y brindarle el soporte y el servicio que necesita. Contáctenos hoy para iniciar una discusión sobre sus necesidades de adquisición y trabajemos juntos para encontrar las mejores soluciones para sus sistemas de control de fluidos industriales.

Referencias

• "Manual de válvulas", cuarta edición, por J. Paul Tullis
• "Actuadores para válvulas", de Emerson Process Management
• Documentación técnica del fabricante y catálogos de productos.
