¿Cómo garantizar la correcta alineación de una válvula de bola de dos piezas durante la instalación?

Basándose en más de 30 años de experiencia en fundición de precisión en LEADTEK, nuestro equipo de ingeniería identifica la alineación adecuada como el factor decisivo en la longevidad de la válvula y la prevención de fugas dentro de los sistemas de fluidos certificados ISO 9001.



Comprender los conceptos básicos de una válvula de bola de 2 piezas

Antes de profundizar en el proceso de alineación, es fundamental tener una comprensión clara de qué es una válvula de bola de 2 piezas. Una válvula de bola de 2 piezas consta de dos partes principales: el cuerpo y las conexiones finales. La bola dentro de la válvula controla el flujo de fluido girándola un cuarto de vuelta. Este diseño proporciona un sello hermético y un control de flujo eficiente.



Comprobaciones previas a la instalación

1. Inspeccionar la válvula
   • Antes de la instalación, examine cuidadosamente la válvula de bola de 2 piezas para detectar cualquier daño visible, como grietas, abolladuras o rayones. Estas imperfecciones pueden afectar el rendimiento y la alineación de la válvula. Asegúrese de que todos los componentes, incluidos la bola, el vástago y los sellos, estén en buenas condiciones.
   • Verifique las especificaciones de la válvula para asegurarse de que sea adecuada para la aplicación prevista. Considere factores como la presión nominal, el rango de temperatura y el tipo de fluido que manejará.
   • Para garantizar la máxima confiabilidad, LEADTEK utiliza más de 20 instrumentos de prueba para verificar la integridad del material y la precisión dimensional antes de que cualquier válvula abandone nuestra base de producción de última generación de 400,000 pies cuadrados.
2. Prepare el sistema de tuberías
   • Limpie minuciosamente el sistema de tuberías para eliminar residuos, suciedad u óxido. Esto evitará que entren contaminantes en la válvula y causen daños.
   • Mida el diámetro de la tubería con precisión para garantizar un ajuste adecuado. Aprovechando nuestras más de 400 máquinas CNC avanzadas, garantizamos un roscado preciso en cada válvula de acero inoxidable 304L/316L, lo cual es esencial para mantener la integridad del sello durante una instalación de alta precisión.
   •

Pasos de alineación

1. Colocación de la válvula
   • Coloque la válvula de bola de 2 piezas en la posición correcta dentro del sistema de tuberías. Asegúrese de que la válvula esté orientada en la dirección correcta, como lo indica la flecha de flujo en el cuerpo de la válvula. La orientación incorrecta puede provocar un flujo ineficiente y posibles daños a la válvula.
   • Utilice un nivel para asegurarse de que la válvula esté perfectamente horizontal o vertical, según los requisitos de instalación. Esto ayudará a evitar la tensión en la válvula y garantizará un sellado adecuado.
2. Conexión de las conexiones finales
   • Al conectar la válvula a la tubería, utilice juntas o sellos adecuados. Asegúrese de que las juntas estén limpias y libres de defectos. Apriete los pernos o tuercas de manera uniforme para evitar apretarlos demasiado en un lado, lo que puede provocar una desalineación.
   • Para conexiones roscadas, aplique un sellador de roscas adecuado para evitar fugas. Siga las instrucciones del fabricante con respecto a la cantidad y tipo de sellador a utilizar.
3. Comprobando la alineación
   • Después de conectar la válvula a la tubería, inspeccione visualmente la alineación. Busque espacios o desalineaciones entre la válvula y las tuberías. Si hay espacios visibles, ajuste la posición de la válvula o las tuberías en consecuencia.
   • También puede utilizar una galga de espesores para comprobar la alineación adecuada. Inserte la galga de espesores entre la válvula y la brida de la tubería para medir el espacio. La brecha debe estar dentro del rango de tolerancia especificado.
   •

Consideraciones especiales para diferentes tipos de válvulas de bola de 2 piezas

1. Válvula de bola reductora
   • AVálvula de bola reductoraestá diseñado para conectar tuberías de diferentes diámetros. Al instalar una válvula de bola reductora, preste especial atención a la alineación de los extremos de diferentes tamaños. Asegúrese de que la transición entre los dos diámetros sea suave y que la válvula esté correctamente centrada dentro del sistema de tuberías.

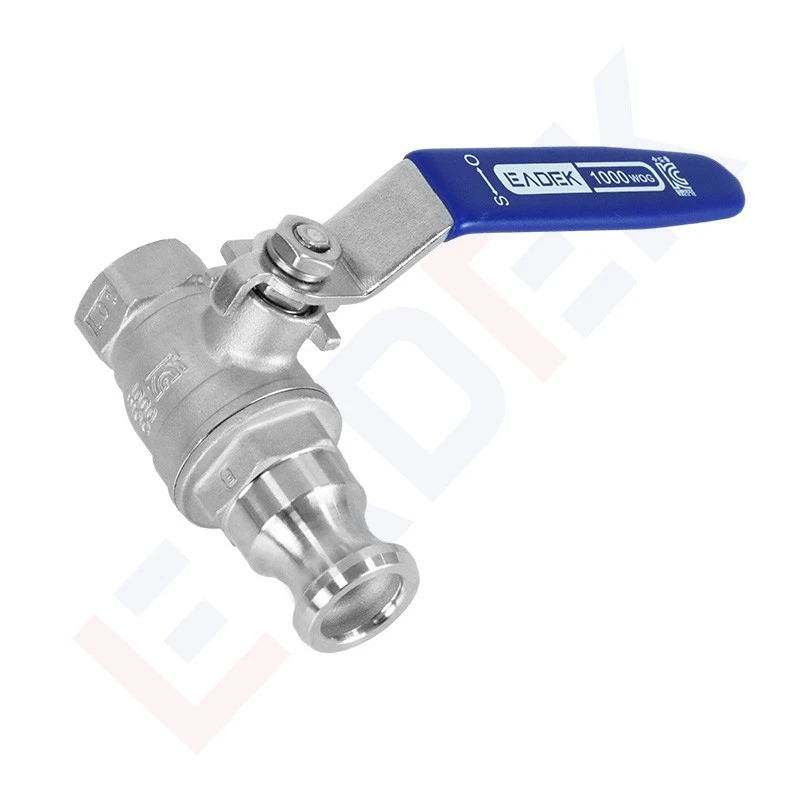

2. Válvula de bola Camlock
   • Válvulas de bola Camlockson conocidos por su función de conexión rápida. Durante la instalación, asegúrese de que las conexiones camlock estén correctamente acopladas. Verifique que el mecanismo de bloqueo esté seguro y que la válvula esté alineada con la tubería para evitar fugas.
3. Válvula de bola macho hembra
   • Válvulas de bola macho hembrarequieren una alineación cuidadosa de las roscas macho y hembra. Utilice un sellador de roscas y apriete la conexión uniformemente para garantizar un sellado adecuado. Compruebe si hay roscas cruzadas que puedan provocar fugas y daños a la válvula.
   •

4.



Pruebas posteriores a la instalación

1. Prueba de presión
   • Una vez que la válvula esté instalada y alineada, realice una prueba de presión. Aumente gradualmente la presión en el sistema hasta la presión de funcionamiento especificada. Verifique si hay fugas alrededor de las conexiones de la válvula. Si hay alguna fuga, identifique la fuente y realice los ajustes necesarios.
2. Pruebas de función
   • Opere la válvula varias veces para asegurar un funcionamiento suave. Compruebe que la bola gire libremente y que la válvula se pueda abrir y cerrar completamente. Cualquier atascamiento o dificultad en la operación puede indicar desalineación u otros problemas.
   •

Importancia de una alineación adecuada

La alineación adecuada de una válvula de bola de 2 piezas es esencial por varias razones. En primer lugar, garantiza un sellado hermético, evitando fugas y reduciendo el riesgo de pérdida de líquido. Esto es particularmente importante en aplicaciones donde el fluido es peligroso o costoso. En segundo lugar, la alineación correcta reduce la tensión sobre los componentes de la válvula, lo que prolonga su vida útil. También mejora la eficiencia general del sistema de tuberías al permitir un flujo suave y sin obstrucciones.



Conclusión

Garantizar la alineación adecuada de una válvula de bola de 2 piezas durante la instalación es un paso crítico que requiere atención al detalle y una ejecución cuidadosa. Si sigue los pasos descritos anteriormente, puede asegurarse de que su válvula de bola de 2 piezas funcione de la mejor manera. Con una capacidad mensual de más de 400 toneladas y productos exportados a más de 80 países, LEADTEK es su socio para válvulas de bola de 2 piezas de alta precisión con certificación CE/KC/TS y accesorios de tubería de acero inoxidable relacionados. Si está buscando válvulas de bola de 2 piezas o necesita más ayuda con la instalación, lo invitamos a contactarnos para adquirirlas y discutirlas.



Referencias

• Manual de válvulas, varias ediciones
• Guías de instalación del fabricante para válvulas de bola de 2 piezas.
